Unser Ziel ist es, die SMD Elektronik Produktion profitabel und angenehm zu gestalten.

SMALLSMT ist ein Hersteller für professionelle SMD Bestückungsautomaten

Unsere Bestückungsmaschinen können in Office Umgebungen genutzt werden

Das Spektrum reicht von Bestückern speziell für die Prototypenfertigung, aber auch für kleine und mittlere Stückzahlen bis hin zum Inline-System für Serien.

Alle Bestückungssysteme sind für die flexible Fertigung von SMD-Baugruppen entwickelt worden.

Die Maschinen decken ein großes Bauteilespektrum von 0201 bis zu 40x40mm ab.

Die Bestückung selbst erfolgt hierbei immer mit Vakuum-Saugern, die Bauteile über ein Vision-System explizit vermisst und anschliessend hochpräzise platziert.

Hohe Präzision durch hochwertige Bauteile

Spezielle Konstruktionsmerkmale garantieren eine hohe Präzision und Langlebigkeit der Bestückungsmaschinen. Alle PRO Maschinen verfügen über 3 fach geführte Y-Achsen und doppelt geführte X-Achsen.
Das verhindert eine Verwindung der X-Achse wenn diese nur einseitig angetrieben wird.
Die Achsen werden über AC Servo Motoren mit einer Auflösung von 10 Mikrometer angetrieben.
Durch den Modularen Aufbau und die Verwendung von Standard Bauteilen ist die Wartung der Systeme über einen langen Zeitraum gesichert.
Bei den 4 Kopf Maschinen ist der Komplette Bestückungskopf eine Einheit, die in wenigen Schritten komplett getauscht werden kann.

Analoge Kameras im Standard

Wir nutzen bei den kleineren Maschinen analoge latenzfreie Sony Kameramodule die für Bauteile bis 0402 und einem Pin Abstand >= 0.5mm ausreichen.

HD Kameras für höhere Präzision und Geschwindigkeit der Ausrichtung

Eine höhere Bildauflösung ist erforderlich wenn sehr kleine Bauteile mit geringen Pin Abständen ausgerichtet werden sollen. Hier kommen Industrie HD Kameras zum Einsatz die über USB2.0 und USB3.0 Anschlüsse verfügen.
In diesem Fall ist die erste Kamera zusätzlich eine High Speed Kamera, mit bis zu 260 Bildern in der Sekunde, die eine Ausrichtung aller 4 / 8 Bestückungsköpfe im Vorbeiflug erlaubt.

Diese Kameras sind Standard im VP2800HP-CL64-4R, Pecker, Raptor.

Die Standard Maschinen können mit HD Vision Systemen nachgerüstet werden. (Ausgeschlossen ist die Top Kamera!)

Vielfältige Feeder Systeme

Es stehen unterschiedliche Feeder Systeme zur Verfügung, die aus bereits integrierten Push-Feedern, Industrie Standard CL Feedern, elektrischen CL Feedern, Vibrations Feedern und Trays bestehen können. Selbst eine Flux Dipping Station ist im Programm.

Bestückungstechnik rund um die Leiterplattenfertigung

Das Herzstück unserers Produktspektrums sind die SMD-Bestückungsautomaten. Diese sind angesichts immer komplexer und kleiner werdender Bauteile mit dem modernsten Equipment ausgestattet. Von dem kleinsten Laborgerät bis zum Inline-Bestückungsautomat bieten wir das ganze Spektrum an.

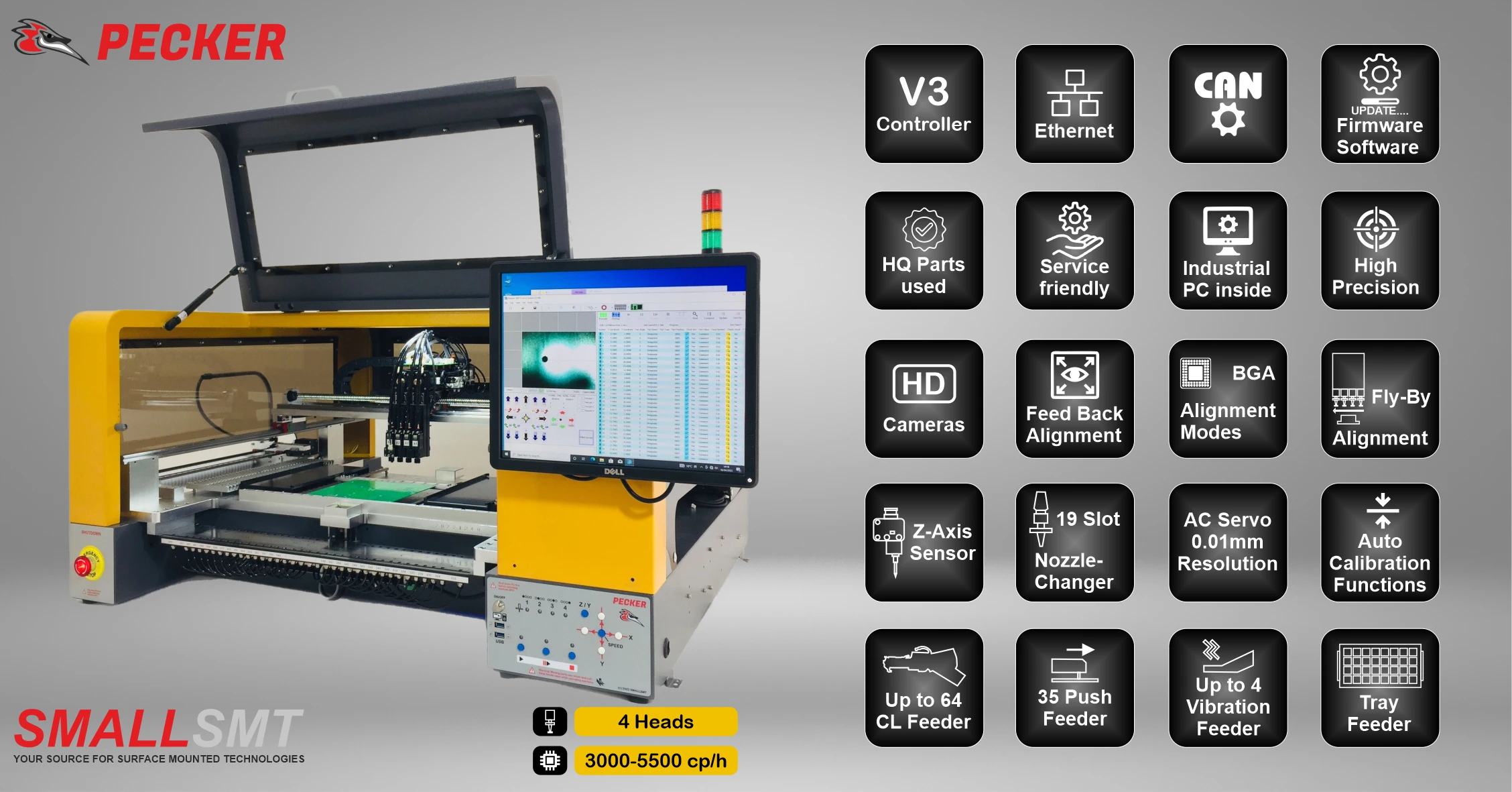

SMALLSMT Pecker Professionelle Bestückungsmaschine

SMALLSMT Pecker Bestückungsautomat

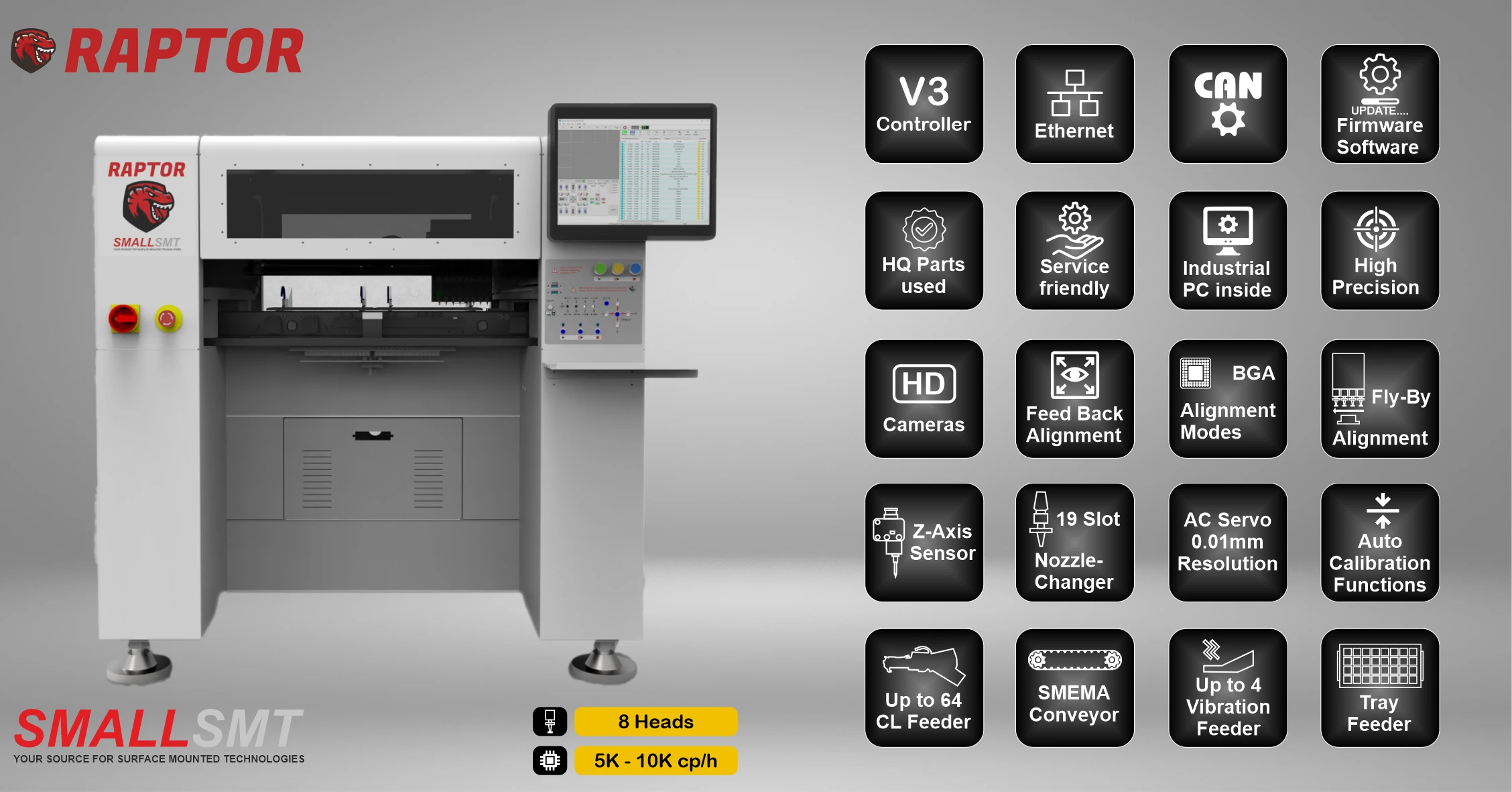

RAPTOR In-Line Bestückungsautomat

SMALLSMT RAPTOR Bestückungsautomat

VP-2800HP-CL64-4RCV In-Line Bestückungsmaschine

SMALLSMT VP-2800HP-CL64-RCVBestückungsautomat

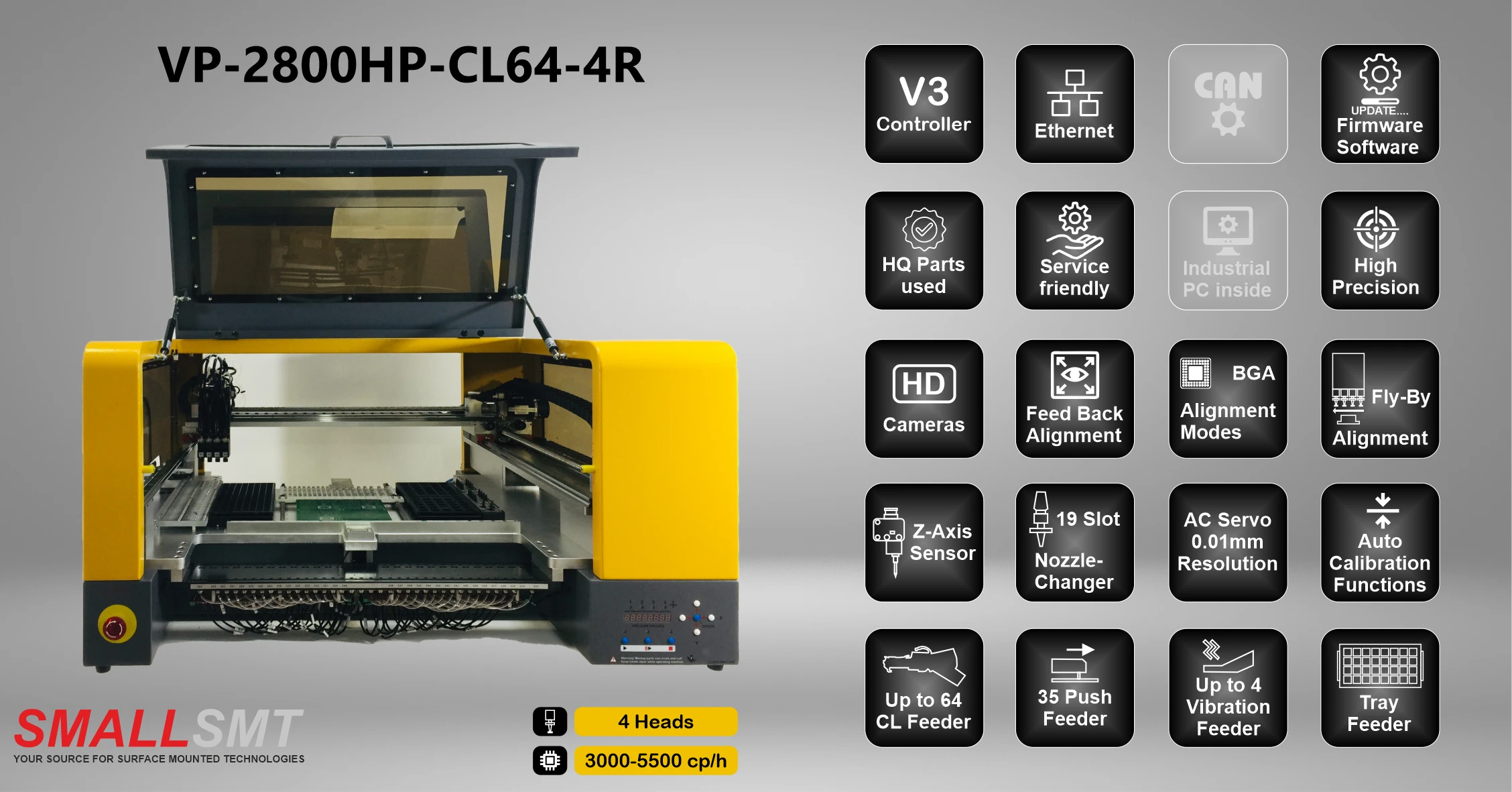

VP-2800HP-CL64-4R Premium Line Bestückungsautomat

Wir haben viel Wert darauf gelegt das unsere Bestückungsmaschinen in Büroumgebungen eingesetzt werden können was kompakte Abmessungen erfordert. Unsere Maschinen benötigen keinen Techniker der das System aufbaut, und in Betrieb nimmt, was wiederum die Anschaffungskosten senkt.
